磁翻板液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業 部頒布的磁性液位計標準HG／T21584-95研制生產的產品?？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。 　　側裝式磁翻柱液位計的較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。



磁翻板液位計技術參數：

● 測量范圍：300～15000mm

● 準確度：  ±5mm，±10mm

● 翻柱直徑：10mm,16mm

● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)

防腐型≤0．6Mpa

● 介質密度：≥0．45g／cm3

● 介質密度差：≥0.15g／cm3(測量界位)

● 介質溫度：-20℃　+250℃(特殊要求可達450℃)

● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度

低時易結品的介質，可根據用用戶要求選

用加熱型夾套式液位汁。

● 環境振動：頻率≤25Hz，振幅≤0．5mm

● 跟隨速度：≤0.08m/s

● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)

● 連按法蘭：采用化工部1998年較新頒布的

HG20592～20635-97法蘭標準，若采

用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。

對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

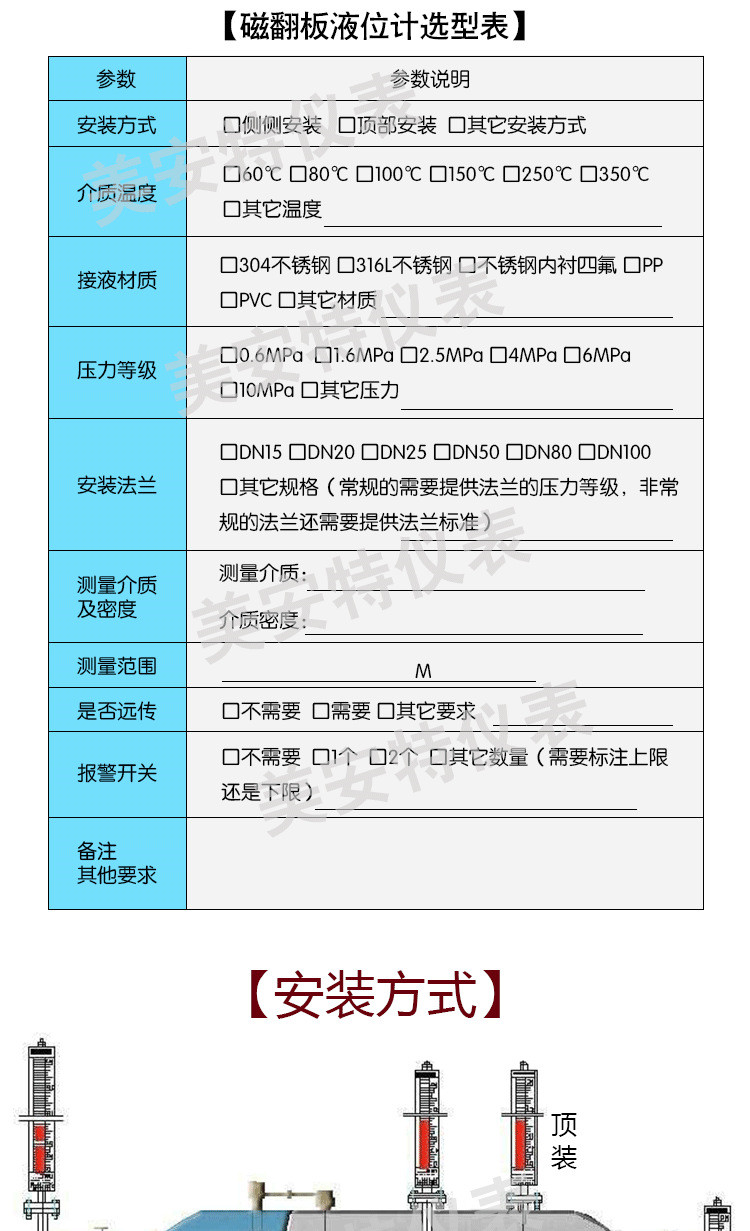

磁翻板液位計選型表

UHZ	磁翻板液位計
測量型式		25					側側安裝式
		27					頂部安裝式
		28					側頂安裝式
		29					側底安裝式
		26					底部安裝式
顯示方式			1				雙面板式
			2				單面板式
			3				單帶夜光型
			4				LED顯示型
遠傳方式							無可省略
				L			遠傳型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全柵
液位控制						O	無
						S	（報警）開關
