江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖，專業的技術培訓，可派技術人員現場指導安裝和調試設備。差壓變送器廠家批發價格，可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市，一站式貼心服務。以下有關：差壓變送器介紹。
一、儀表概述：
智能型差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內zui為流行，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能
二、測量原理：
智能型差壓變送器是測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不*時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
三、適用場合：
差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出智能型變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
四、性能特點：
1、超級的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.05%；
3、模擬精度：+（-）0.75%+（-）0.1%F.S；
4、全性能：+（-）0.25F.S；
5、穩定性：0.25% 6個月；
6、量程比：100：1；
7、測量速率：0.2S；
8、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
9、過程連接與其它產品兼容，實現測量；
10、世界上*采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；
11、采用16位計算機；
13、標準4-20mA，帶有基于HART協議的數字信號，遠程操控；
13、支持向現場總線與基于現場控制的技術的升級。

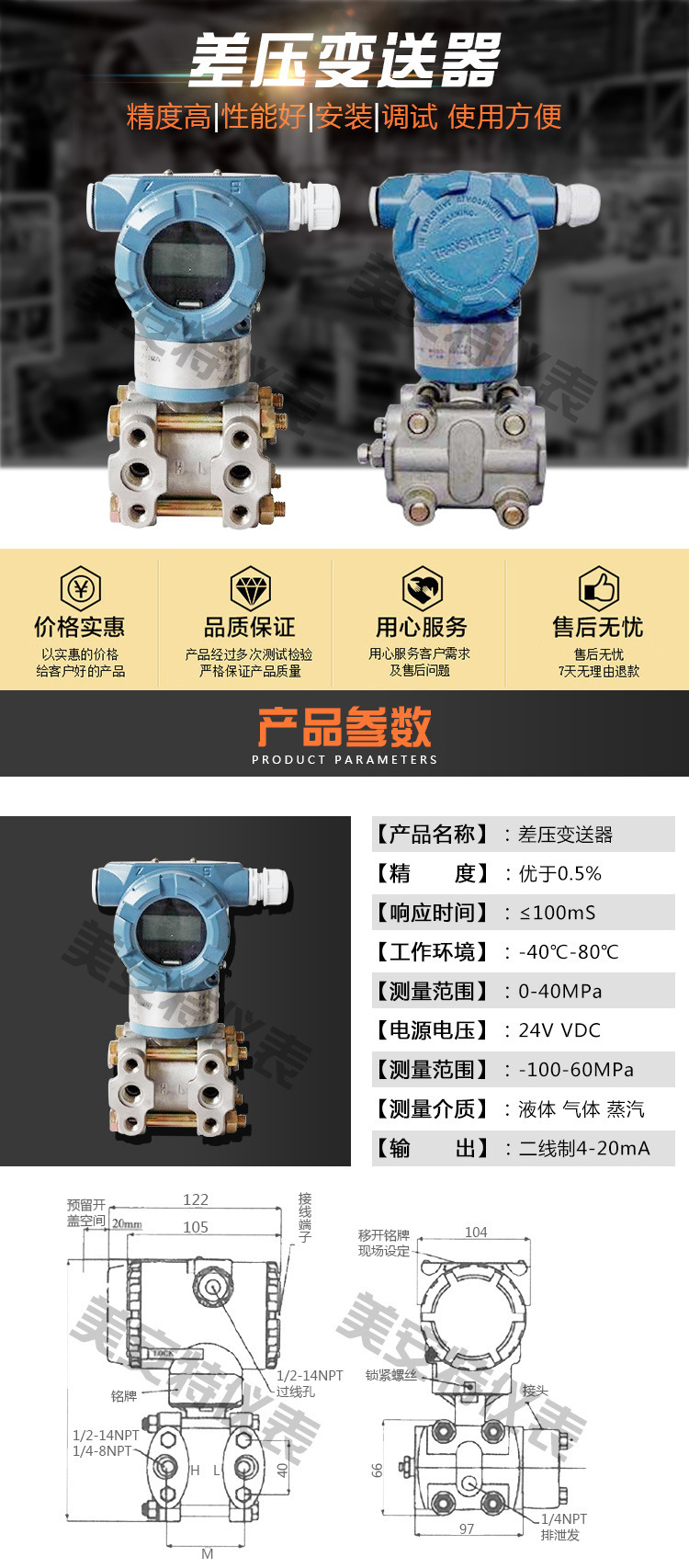

五、技術指標：
1、使用對象：液體、氣體和蒸氣；
2、測量范圍：0-1600～10000KPa；
3、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電，0~10mA DC輸出；
4、供電電源：12~45V DC，一般為24V DC；
5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖3，負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；
6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；
7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零點：外部連續可調；
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%；zui大
10、負遷移量為zui小調校量程 的600%；
11、溫度范圍：工作溫度范圍：－20~+88℃。
六、故障排除方法：
如果微差壓變送器在使用過程中遇到問題，我們可以使用以下三個方法來解決。
1、檢測法：
1.1、替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
1.2、分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置
1.3、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。
1.4、短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。
2、調查法：
回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、 誤操作、誤維修。
3、直觀法：
觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
微差壓變送器是引進國外先進技術和設備生產的新型變送器，差壓變送器通常分為智能差壓變送器,高靜壓差壓變送器和微差壓變送器三大類型。
七、安裝注意事項:
差壓變送器和節流裝置配套使用的時候，遇到現場壓力低的時候，在計算的時候經常會到這么一個情況，就是計算出來的差壓上限是微差壓，這就對現場差壓變送器提出了很高的要求。
導壓管的安裝問題：
1、差壓變送器由于其量程小，安裝位置不同而受力不均勻引起壓力的變化。（斜度30度時，會產生0.2KPa 左左的壓力）。這樣的情況特別是在和阿牛巴流量計配套使用的時候，一定要注意差壓變送器的安裝問題。
2、防止變送器與腐蝕性或過熱的被測介質相接觸；
3、防止渣滓在導壓管內沉積；
4、導壓管要盡可能短一些；
5、兩邊導壓管內的液柱壓頭應保持平衡；
6、導壓管應安裝在溫度梯度和溫度波動小，無沖擊和振動的地方；
現場測量中，減少誤差的方法：
1、導壓管應盡可能短些；
2、當測量液體蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3、對于氣體測量，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4、液體導壓管道布設時要避免出現高點，氣體導壓管布設要避免出現低點；
5、兩導壓管應保相同的溫度；
6、為避免摩擦影響，導壓管的口徑應足夠大；
7、充滿液體的導壓管中應無氣體存在；
8、當使用隔離液時，兩邊導壓管的液位要相同。
八、使用注意事項：
1、差壓變送器在使用前必須對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。
2、變送器安裝后，開車之前還需檢查一次各種變送器的工作壓力、工作溫度、測量范圍、漂移量等。看是否和實際情況相符，若有不符之處，則必須查明原因并糾正后才能開車。
3、開啟和停用時，應避免儀表承受單向靜壓。
