一、儀表概述:
真空爐專用熱電偶是為真空爐用戶專門設計的專用熱電偶。隨著磁性材料行業的迅速發展,真空燒結爐的用戶越來越多,真空爐用戶調查中聽從了廣大用戶的意見,增加真空爐熱電偶這一新產品,與真空爐配套使用。
真空爐專用熱電偶進口真空爐的壓升率小于0.268Pa/h。因采用實體氣體化結構及密封性極強的接線方式,保證熱電偶的壓升率小于0.1Pa/h,可以有效地保證不破壞爐內的真空度。因此,該系列產品主要適用于高溫真空及熱處理等各種真空爐的溫度測量,可替代價格昂貴的進口產品。
二、結構原理:
熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時,就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時,顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。

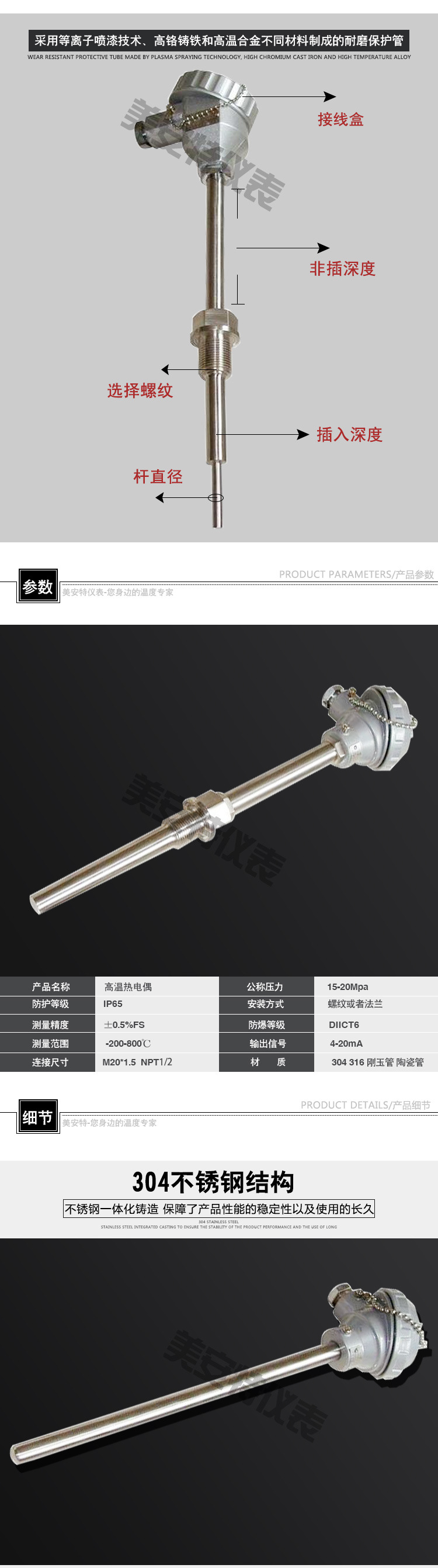

熱電偶的熱電動熱將隨著測量端溫度升高而增長,它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同,但是它們的基本結構卻大致相同,通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
三、性能特點:
1、選用符合IEC國際標準分度號(S)的鉑銠;
2、采用裝配式結構,零件分解性能好,便于更換;
3、實用美觀的特種耐熱不銹鋼密封結構,可在1300℃時長期使用。
四、技術指標:
1、精度等級:±0.25%t;
2、測溫范圍:0℃~1300℃ ;
3、分 度號:S;
4、連接方式:法蘭連接PN1.0;DN10;
5、電氣接口:M16×1.5。
五、使用注意事項及安裝要求:
1、在使用熱電偶補償導線時必須注意型號相配,極性不能接錯,補償導線與熱電偶連接端的溫度不能超過100℃。
2、當用時間常數大的熱電偶測溫或控溫時,儀表顯示的溫度雖然波動很小,但實際爐溫的波動可能很大。為了準確的測量溫度,應當選擇時間常數小的熱電偶。
3、按照儀表接線圖進行正確接線通電后,儀表先是顯示儀表的熱電偶分度號,接著顯示儀表量程范圍,再測儀表下排的數碼管顯示設定溫度,儀表上排數碼管顯示測量溫度。
4、熱電偶不能安裝在被測介質很少流動的區域內,當用熱電偶測量管內氣體溫度時,必須使熱電偶逆著流速方向安裝,而且充分與氣體接觸。
5、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門
6、依據中間導體定律,在熱電偶實際測溫應用中,常采用熱端焊接、冷端開路的形式,冷端經連接導線與顯示儀表連接構成測溫系統。
