智能電磁流量計是我公司采用國內外*先進技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非?？?、精度高、測量性能可靠。轉換器電路設計采用國際先進技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/ 50Hz干擾抑制能力優于90db，可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，使流量計小型流量化的特點。









產品特點：



　　管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。



　　測量結果與流速分布，流體壓力、溫度、密度、粘度等物理參數有關。



　　在現場可根據用戶實際需要在線修改量程。

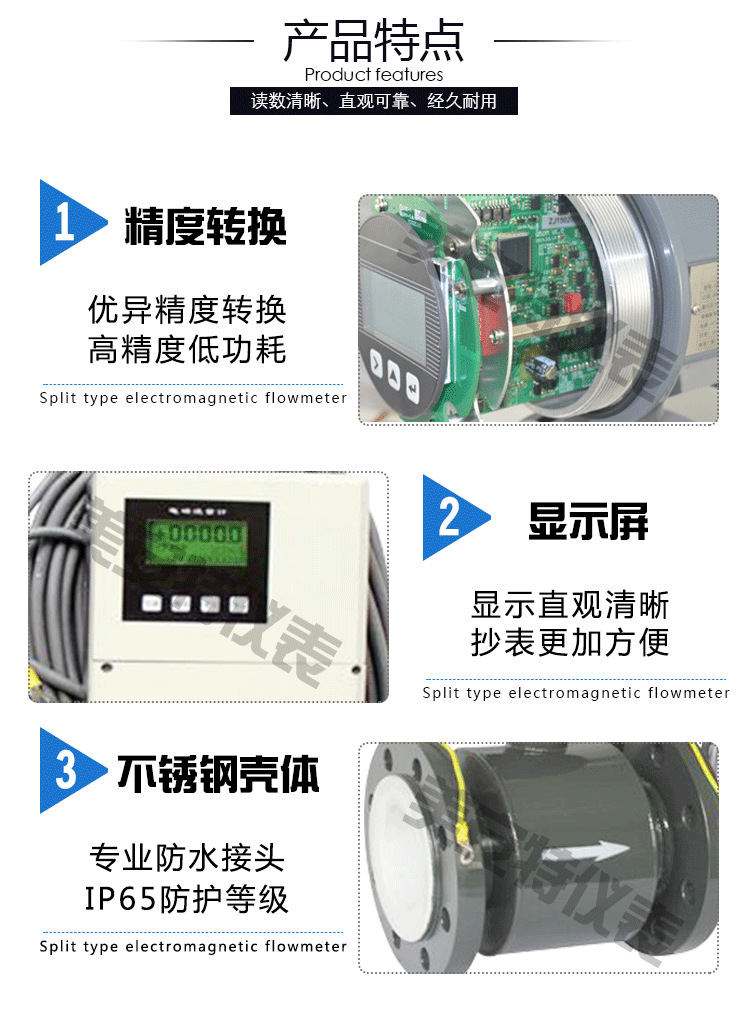

　　高清晰度背光ICD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。



　　采用SMD器件和表面貼裝（SMT電路可靠性高）



　　采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流體測量的穩定性，功率低。



　　全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1



　　超低EMI開關電源，使用電源電壓變化范圍大。



　　內部具有三個積算器可分別顯示正向累積量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。



　　具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。



　　具有自檢與自論功能







技術參數：



　　公稱通徑系列DN(mm）



　　管道式四氟襯里：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600



　　管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200 注：特殊規格可以定制



　　流動方向：正、負、凈流量



　　量程比：150:1



　　重復性誤差：測量值的±0.1%



　　精度等級：管道式：0.5級，1.0級



　　被測介質溫度：普通橡膠襯里：-20~+60℃



　　高溫橡膠襯里：-20~+90℃



　　聚四氟乙烯襯里：-30~+100℃



　　高溫型乙烯襯里：-30~+180℃



　　額定工作壓力：管道式：DN10~DN65：≤2.5MPa; DN80~DN150:≤1.6MPa; DN200~DN1200:≤1.0MPa



　　流量測量范圍：流量測量范圍對應流速范圍是0.3~15m/s



　　被測流體電導率：≥5 µ s/cm（大多數以水為成份的介質，其導電率在200-800 µ s/cm范圍內，均可選用電磁流量計）



　　輸     出：電流：4-20mADC（全隔離）；脈沖頻率0~1KHz，光電隔離OCT,外接電源≤35VDC，導通時集電極*大電流為25mA



　　負載電阻：≤600Ω



　　電極材料：316L、鈦（Ti）、鉭（Ta）、哈氏合金（H)、鉑（Pt）或其他特殊電極材料



　　防護等級：普通型：IP65,潛水型：IP68



　　工作電源:85~265VAC 45~63HZ

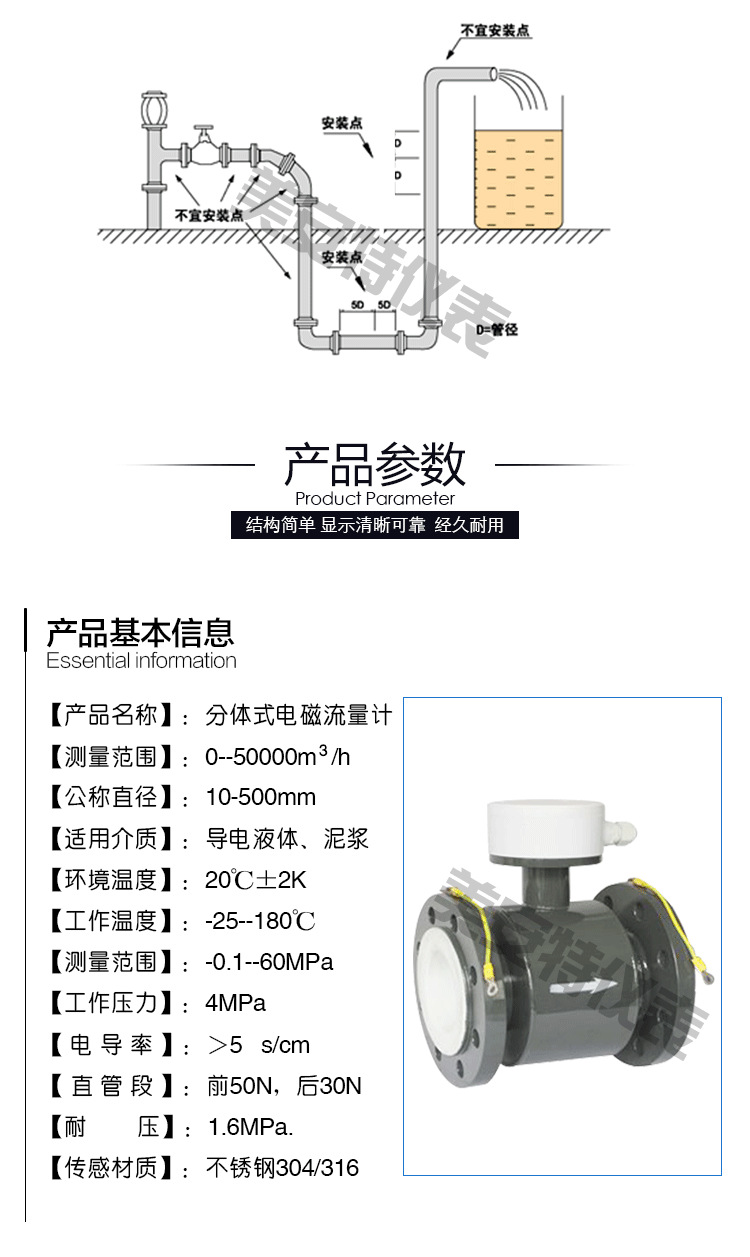

　　直管段長度：管道式：上游≥5DN, 下游≥2DN



　　連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。



　　防爆標志：mdIIBT4



　　環境溫度：5%~95%



　　消耗總功率：小于20W
