江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖，專業的技術培訓，可派技術人員現場指導安裝和調試設備。管道式渦街流量計廠家批發價格，可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市，一站式貼心服務。以下有關：管道式渦街流量計介紹。

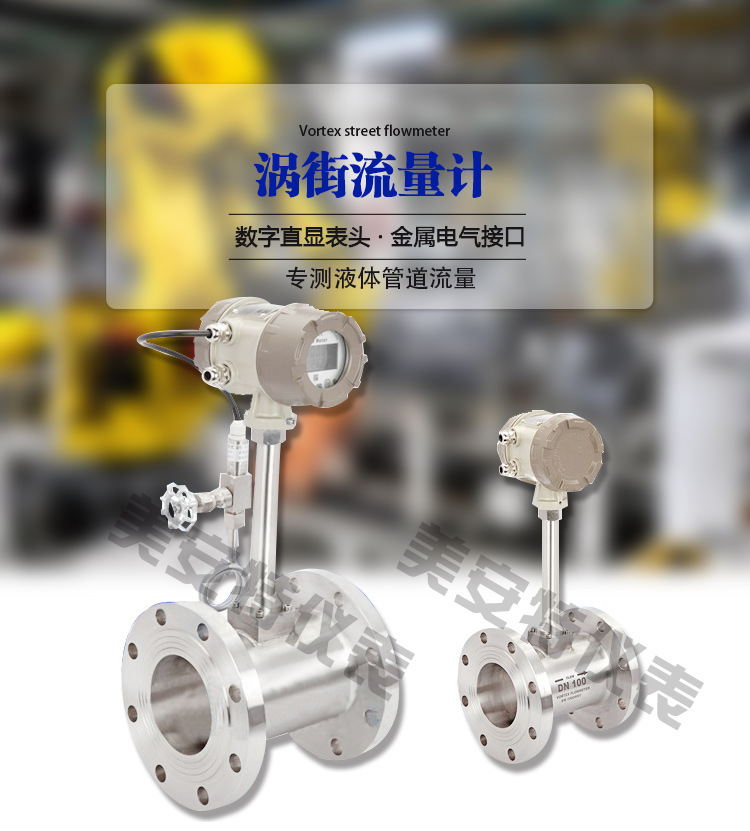

管道式渦街流量計
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
管道式渦街流量計
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
一體化蒸汽流量計
乙烷流量計用優越的恒溫差熱擴散原理測量氣體的質量流量。傳感元件包括兩個電阻式溫度傳感器（RTD），其中一個是加熱傳感器（Rp），另一個參比傳感器（Rtc）。利用一個具有專有數字電路控制加熱傳感器和參比傳感器之間的恒定溫差，并提供極快的時間響應。經過微處理器測量熱傳遞量，測算出標態流速（ 或流量） 和溫度。
空氣管道流量計測量介質：蒸汽（飽和蒸汽和過熱蒸汽）、空氣、一般氣體和液體。
測量可能范圍：雷諾數為 8×103～７×106。
正常工作范圍：雷諾數為 2×104～7×106。
準確度等級:液體：1.0； 氣體：1.5； 蒸汽：1.5。
重復性：液體：0.3%； 氣體： 0.5%； 蒸汽：0.5%。渦街流量計是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：
式中：

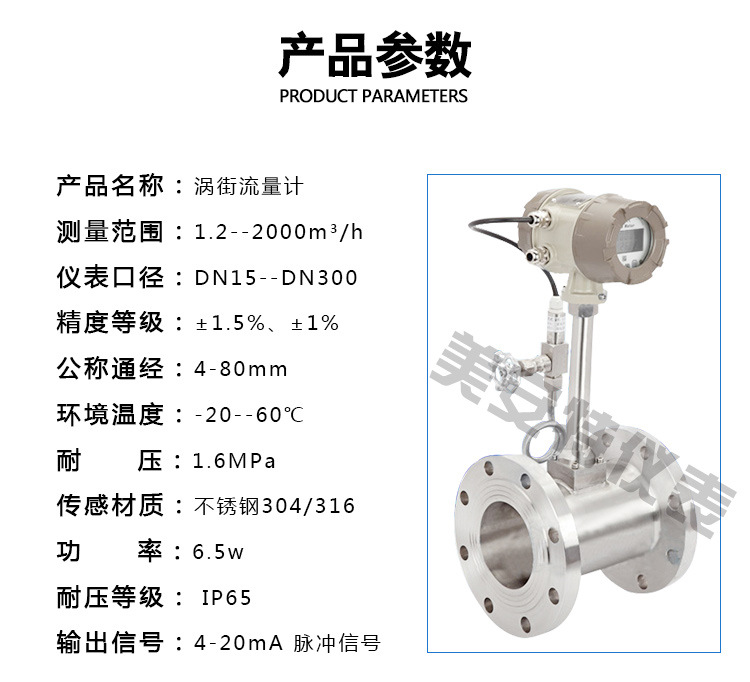

公稱通徑：DN15-DN200（大于DN1600的口徑也可以做）
被測介質：天然氣，空氣，氮?dú)?，沼氣?/div>
基本誤差：±1.0%，±1.5%，
工作壓力：≦6.3 MPa
被測介質溫度：＜80℃

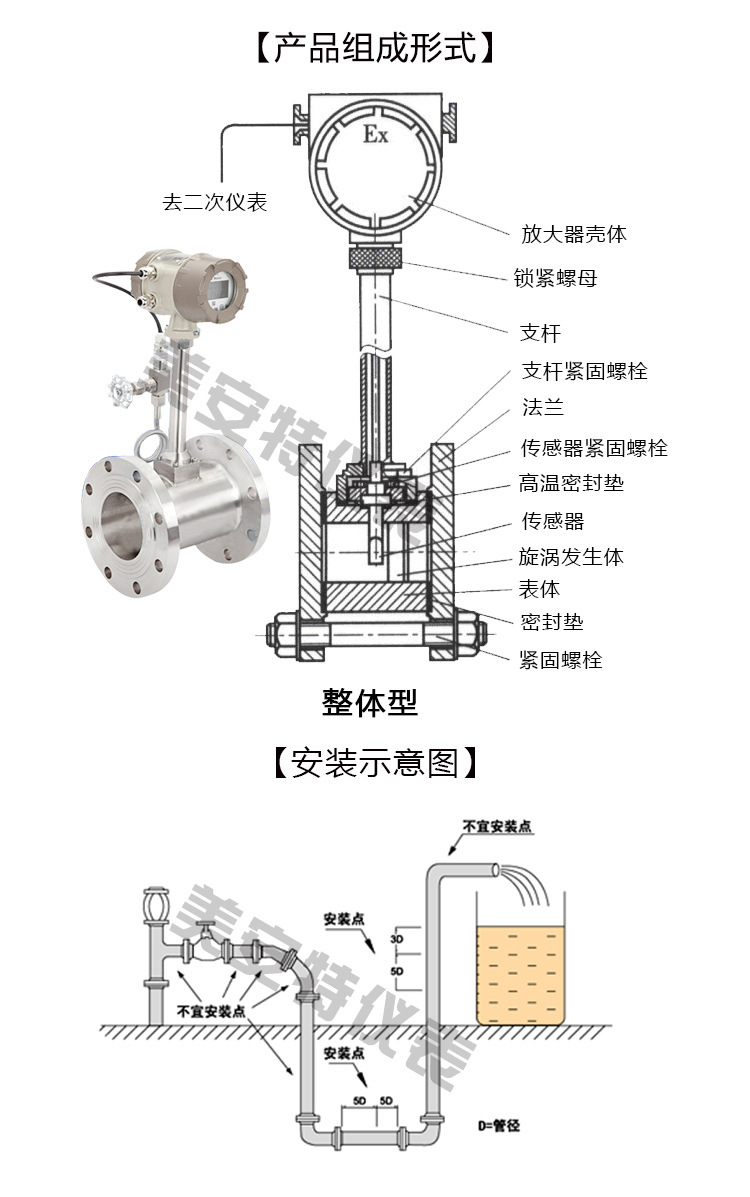

直管段要求：上游0-5D，下游0-3D
供電電源：鋰電池和24V DC
顯示：8位LCD顯示瞬時流量、累積流量
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
