江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖,專業的技術培訓,可派技術人員現場指導安裝和調試設備。轉子流量計廠家批發價格,可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市,一站式貼心服務。以下有關:轉子流量計介紹。

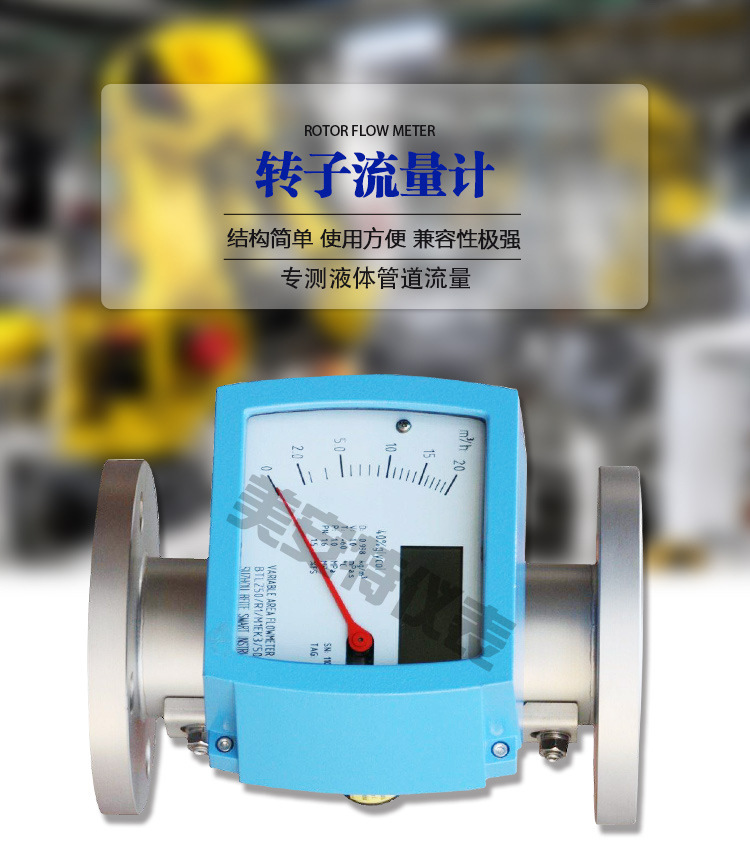

轉子流量計是根據節流原理測量流體流量的,但是它是改變流體的流通面積來保持轉子上下的差壓恒定,故又稱為變流通面積恒差壓流量計,也稱為浮子流量計。
特點:

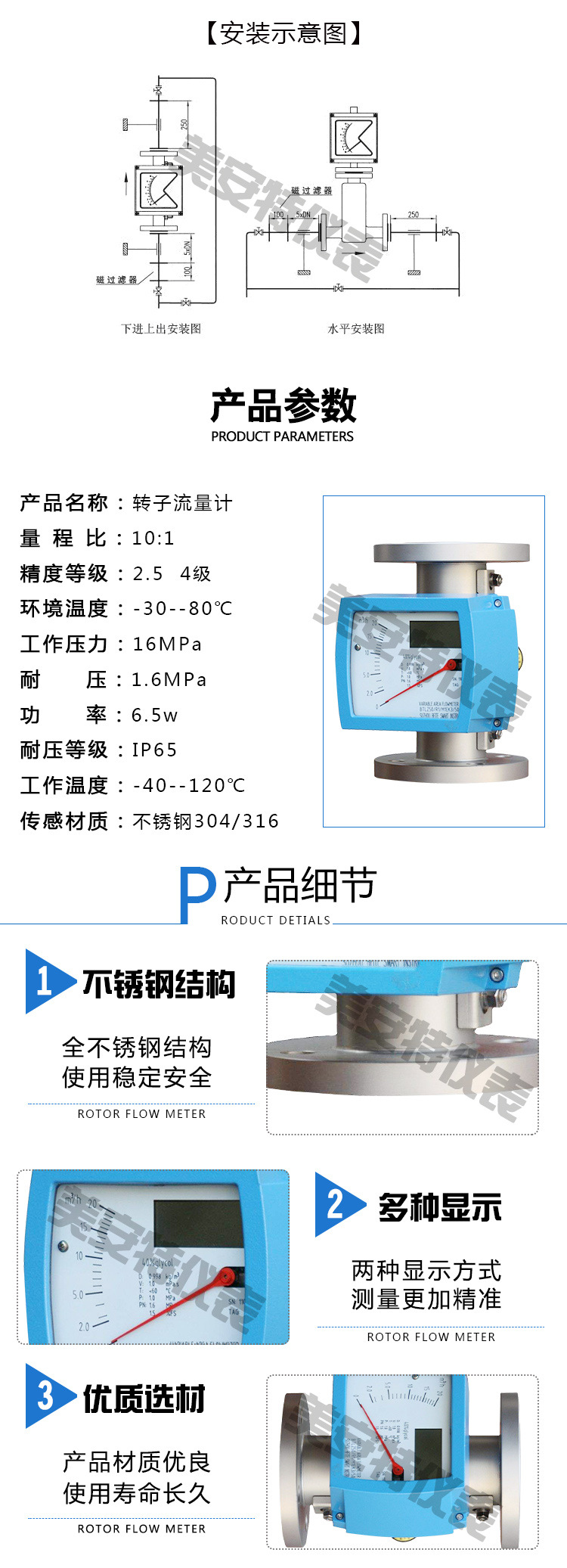

轉子流量計是工業上和實驗室*常用的一種流量計。它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直徑D<150mm的小流量,也可以測量腐蝕性介質的流量。使用時流量計一般安裝在垂直走向的管段上,流體介質自下而上地通過轉子流量計,經特殊設計的轉子流量計可以 水平安裝或上進底出垂直安裝。
工作原理:
轉子流量計由兩個部件組成,轉子流量計一件是從下向上逐漸擴大的錐形管;轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時,被測流體從錐形管下端流入,流體的流動沖擊著轉子,并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時,所產生的作用力將轉子托起,并使之升高。同時,被測流體流經轉子與錐形管壁間的環形斷面,這時作用在轉子上的力有三個:流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。 流量計垂直安裝時,轉子重心與錐管管軸會相重合,作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時,轉子就平穩地浮在錐管內某一位置上。對于給定的轉子流量計,轉子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,轉子將作向上或向下的移動,相應位置的流動截面積也發生變化,直到流速變成平衡時對應的速度,轉子就在新的位置上穩定。對于一臺給定的轉子流量計,轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。
為了使轉子在在錐形管的中心線上下移動時不碰到管壁,通常采用兩種方法:一種是在轉子中心裝有一根導向芯棒,以保持轉子在錐形管的中心線作上下運動,另一種是在轉子圓盤邊緣開有一道道斜槽,當流體自下而上流過轉子時,一面繞過轉子,同時又穿過斜槽產生一反推力,使轉子繞中心線不停地旋轉,就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。
