江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖，專業的技術培訓，可派技術人員現場指導安裝和調試設備。硝酸液位計廠家批發價格，可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市，一站式貼心服務。以下有關：硝酸液位計介紹。
硝酸液位計概述
硝酸液位計適用于高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。
用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
硝酸液位計技術參數
● 正常工作條件
環境溫度 －25℃～70℃
相對濕度 5%～100% （包括凝露和直接濕）
大氣壓力 86MPa～108MPa
● 測量范圍 500mm～3000mm分檔
● 測量精度 浮子式指示器±20mm
翻柱式指示器±20mm
● 工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介質密度 0.5g/cm3～1.8g/cm3分檔
● 介質粘度 ≤0.05Pa·s
● 介質溫度 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
● 跟蹤速度 ≤0.8m/s
● 接觸介質材料 1Cr18Ni9Ti 聚四氟乙烯
|
測量范圍 |
0～0.5 |
0.5～2 |
2～3 |
|
測量精度（%） |
±2 |
±1.5 |
±1 |
● 控制點誤差 ±10mm
● 回 差 不超過基本誤差
● 重復性誤差 不超過基本誤差
● 開關控制點的接點容量 AC或DC220V;1A（純阻性負載）
● 控制點間較小間距 60
● 外殼防護等級 IP54
● 顯示儀表 XMT-124D數字顯示表（可設定上下限報警及輸出
4～20mA信號）外形尺寸160×80×180
● 防爆等級 dⅡBT4
硝酸液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
硝酸液位計型號;

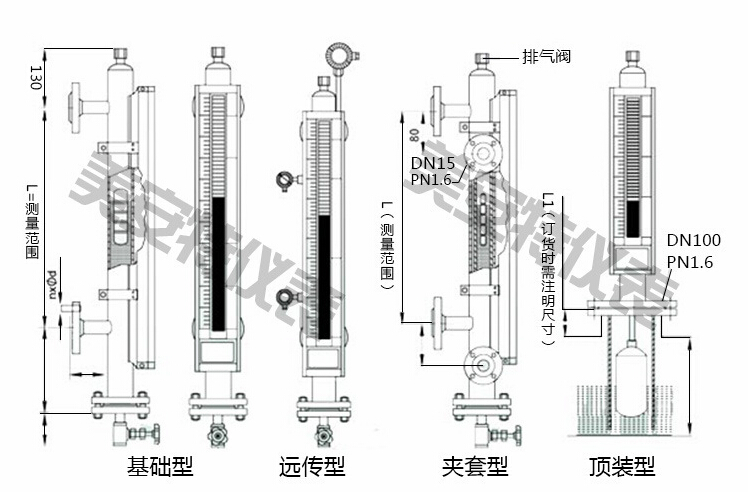

1.UHZ—99A系列側裝式磁翻柱液位計的較顯著特點是液體介質與指示器完全隔離、所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界面的上、下限液位報警、控制或聯鎖。產品種類齊全：標準型、中溫中壓型、中溫高壓型、高溫中壓型、高溫高壓型、低溫防霜型、液化石油氣專用型、防腐型（PP/PVC/ABS/不銹鋼內襯PTFE）、蒸汽夾套加熱型、真空夾套型、蒸汽加真空夾套型、高粘度介質型、食品專用型。
開關類型：記憶干簧、非記憶干簧、記憶型磁驅動微動開關
遠傳裝置：干簧管分辨率5mm、10mm、15mm;導波雷達3mm;磁致伸縮0.5mm
2.UHZ-99B系列頂裝式（底裝式UHZ-99D）磁翻柱液位計,較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠耐用,而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成4～20mADC標準信號，實現遠距離指示、檢測、記錄與控制。
3.UHZ-99C側裝式浮標翻柱液位計適用于石油化工系統中儲有腐蝕性介質的槽、罐等平底、錐蓋、拱頂容器的液位測量，特別適用于重油、焦油、原油、樹脂等高粘度物料的液位檢測。該液位計不僅指示清晰、觀察方便、若再配上我廠生產的UHZ-99Q系列液位變送器，UQK-C系列液位控制開關、UQK-A系列液位報警開關,可方便地實現遠距離液位指示、檢測、記錄、控制和報警。
硝酸液位計工作原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時帶動浮球，并通過與之相連的連桿上、下的*磁鋼，經磁耦合傳遞到現場指示器，當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位指示.
硝酸液位計特點
●翻柱外殼采用聚酯及高溫陶瓷，不褪色、耐高溫。
●適合容器內液體介質的液位、界面的測量。除現場指示外，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。
●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
●測量范圍大，不受貯槽高度限制。
●指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
●結構簡單，安裝方便，維護費用低。
●耐腐蝕、無需電源、防爆性能好。
●翻柱磁鋼采用永不退磁的進口材料，可在高溫、高壓情況下長期可靠運行。
●測量范圍300～15000mm
●準確度：±10mm，±20mm
●翻柱直徑：9mm,16mm
●工作壓力：≤4.0MPa(4.0MPa以上可另行設計)防腐型≤1.0MPa
●介質密度：≥0.45g/cm3
●介質密度差≥0.15g/cm3(測量界位)
●介質溫度：-20～+250℃(特殊要求要達450℃)
●介質粘度：≤0.4Pa?S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
●環境振動：頻率≤25Hz，振幅≤0.5mm
●跟隨速度：≤0.08m/s
●本廠出廠連接法蘭尺寸：DN20，PN0.6(公制管)，也可根據用戶要求訂做。
●遠傳配套儀表的主要技術參數請參閱本樣本中有關內容。
●如有特殊要求可在訂貨時商洽。
