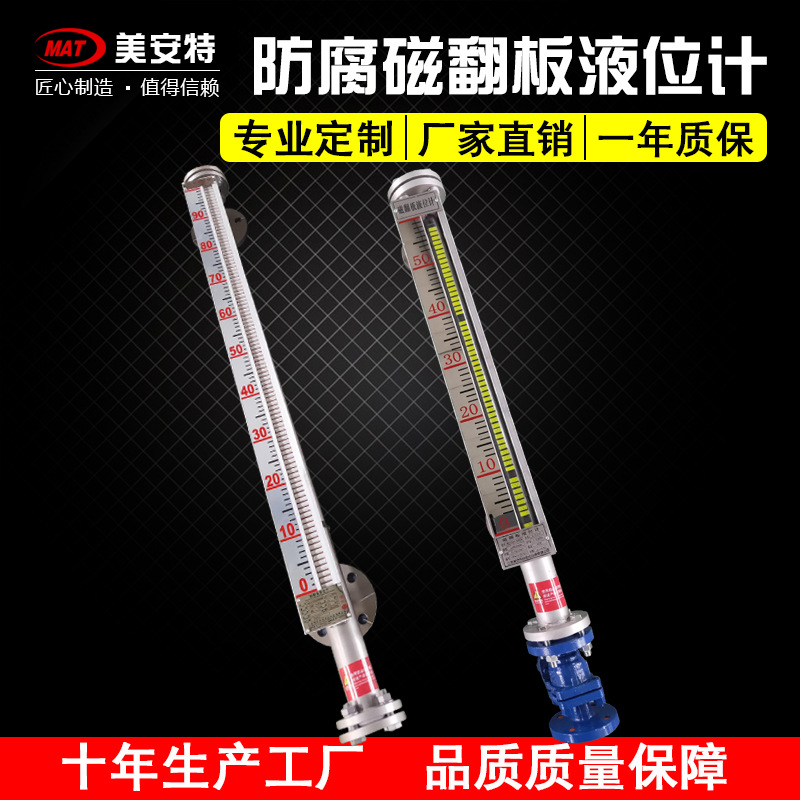

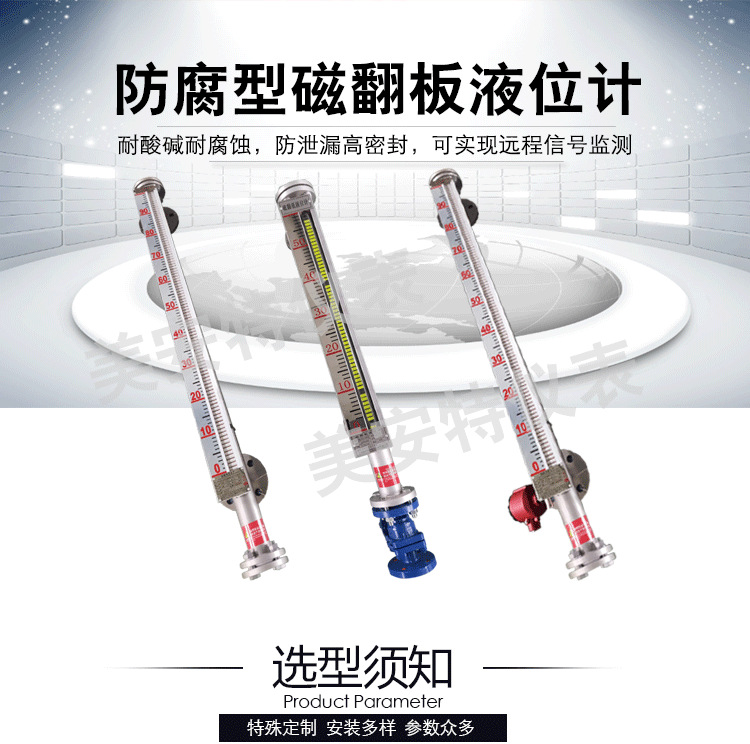

耐酸堿磁翻板液位計概述
耐酸堿磁翻板液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性?xún)x表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
耐酸堿磁翻板液位計工作原理：
在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。
A.基 本 型：
測量范圍：300～15000mm 測量精度：±5.0mm，±10mm
工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可達450℃
工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁) 防腐型≤0．6MPa
介質粘度 ：≤1st(10-4m2/s) 介質密度：≥450kg/m3
介質密度差：≥ 150kg/m3 排污接口：ZG1/2“（內）
環境振動：頻率≤25Hz，振幅≤0．5mm 跟隨速度：≤0.08m/s
接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS

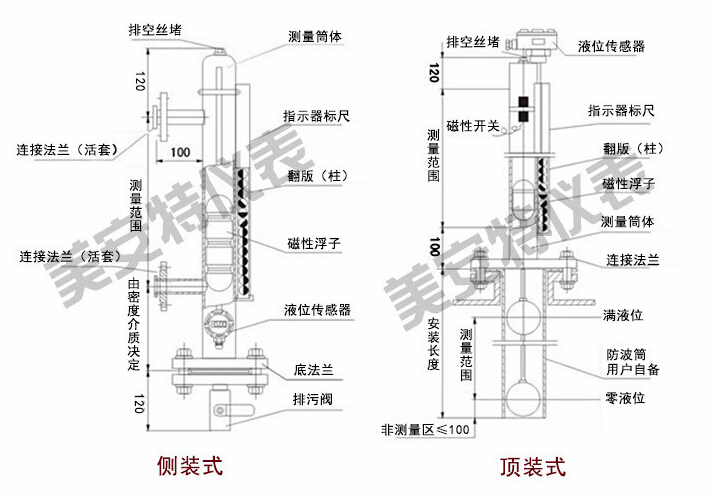

連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶指定）
頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）
夾套法蘭 HG20592-97 DN15 PN1.6（或用戶指定）
B. 遠傳裝置：
輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）
供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃
相對濕度：≤90%RH 功 耗：0.5W
本 安 型：ibIICT4 隔 爆 型：dIIBT4
C. 控制報警開關
輸出型式：常開常閉開關信號 報警精度：+10mm
環境溫度：-40～80℃ 工作壽命：≥105次
出線接口：M20?1.5或內螺紋3/4″
耐酸堿磁翻板液位計主要技術參數
正常工作條件：
環境溫度：-20～80℃；
相對濕度：5%～100%（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0～12米；
顯示精度：±10mm；
介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa；
介質溫度：-40～450℃（類型可選）；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.05Pa·S；
接液材質：不銹鋼、PVC、Ti等；
過程連接：按用戶所需，有多種選擇；
報警開關
觸點容量：AC220V 0.2A/110V 0.5A；
輸出形式：常開或常閉信號；
電氣壽命：＞10萬次；
極限負載電流：1A（部分型號）；
zui大接觸電阻：150mΩ。
變送輸出模塊
輸出信號：4～20mA/ HART；
負載電阻：500Ω（在24VDC供電時）；
供電電源：DC24V、50mA；
環境溫度：-40～60℃；
精度：
測量范圍
0～0.5
0.5～2
＞2
基本誤差
±2%
±1.5%
±1%
出 線 口：M20×1.5（內）；
防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。
注：儀表可以現場清晰顯示，也可以通過數字顯示儀表顯示（同時可以設定報警點，以及輸出4～20mA電信號）。
