江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖,專業的技術培訓,可派技術人員現場指導安裝和調試設備。鹽酸儲罐液位計廠家批發價格,可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市,一站式貼心服務。以下有關:鹽酸儲罐液位計介紹。
該系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。直觀醒目,安全方便.耐高溫.高壓.耐腐蝕性好!
鹽酸儲罐液位計技術參數與要求.
測量范圍:300~15000MM
測量精度:±10MM
按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品
介質密度:≥0.45g/cM3
工作壓力:0.6 、1.6、2.5、6.3、10MPa
工作溫度:-90℃~500℃.
連接法蘭:HG20592-20635-97 標準
該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量
技術要求:1.粘度大或溫度低時易結晶的介質可選用加熱夾套型液位計.
2.側裝式液位計訂貨長度≥4000mm時中間加支柱法蘭.連接法蘭常用為DN20,DN25
3.底裝式或頂裝式液位計連接法蘭一般需DN50以上的法蘭連接
鹽酸儲罐液位計特點
●翻柱外殼采用聚酯及高溫陶瓷,不褪色、耐高溫。
●適合容器內液體介質的液位、界面的測量。除現場指示外,還可配遠傳變送器、報警開關、控制開關,檢測功能齊全。
●指示新穎,讀數直觀、醒目,觀察指示器的方向可根據用戶需要改變角度。
●測量范圍大,不受貯槽高度限制。
●指示機構與被測介質完全隔離,因而密封性好,可靠性高,使用安全。
●結構簡單,安裝方便,維護費用低。
●耐腐蝕、無需電源、防爆性能好。
●翻柱磁鋼采用永不退磁的進口材料,可在高溫、高壓情況下長期可靠運行。
●測量范圍300~15000mm
●準確度:±10mm,±20mm
●翻柱直徑:9mm,16mm
●工作壓力:≤4.0MPa(4.0MPa以上可另行設計)防腐型≤1.0MPa
●介質密度:≥0.45g/cm3
●介質密度差≥0.15g/cm3(測量界位)
●介質溫度:-20~+250℃(特殊要求要達450℃)
●介質粘度:≤0.4Pa?S,對于粘度大的介質或溫度低時易結晶的介質,可根據用戶要求選用加熱型夾套式液位計。
●環境振動:頻率≤25Hz,振幅≤0.5mm
●跟隨速度:≤0.08m/s
●本廠出廠連接法蘭尺寸:DN20,PN0.6(公制管),也可根據用戶要求訂做。
●遠傳配套儀表的主要技術參數請參閱本樣本中有關內容。
●如有特殊要求可在訂貨時商洽。

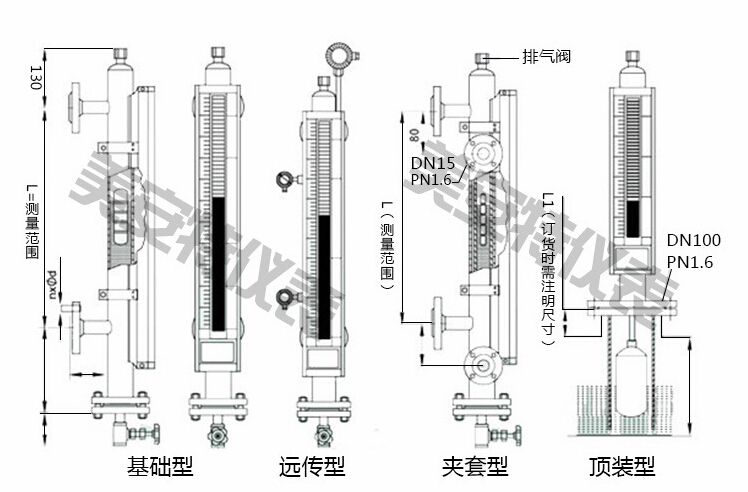

鹽酸儲罐液位計結構及工作原理
1、基本型
根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的*磁鋼通過耦合作用,驅動紅、白色翻柱翻轉180°,液位上升時翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位指示。

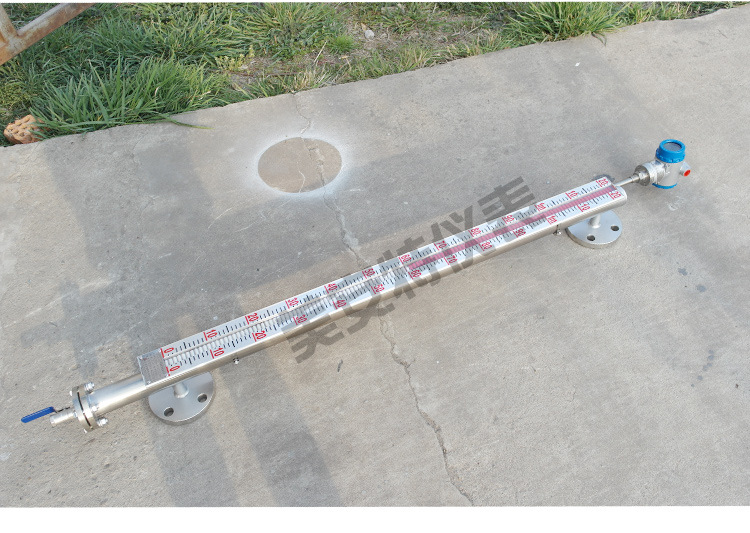

2、電遠傳
在浮子液位計上安裝變送器,通過浮子上下移動,經磁耦合作用使導桿內測量元件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準信號輸出,與顯示儀表或計算機連接,達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌簧開關,利用磁性浮子隨液位移動使簧片開關動作時,實現報警或限位控制。
鹽酸儲罐液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成,舌簧開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆,上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體,*表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地,用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF。
