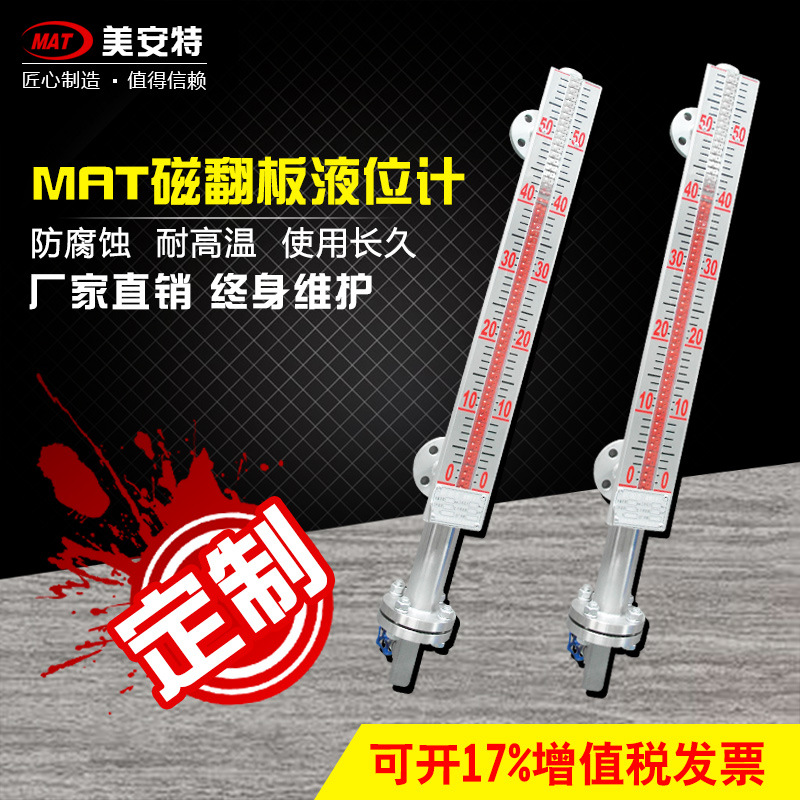

環氧丙烷專用液位計專業生產廠家
聯系電話:139-1515-7699}
微信號:19996636575
制造商:美安特儀表
江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖,專業的技術培訓,可派技術人員現場指導安裝和調試設備。環氧丙烷專用液位計廠家批發價格,可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市,一站式貼心服務。以下有關:環氧丙烷專用液位計介紹。
環氧丙烷專用液位計概述:
環氧丙烷專用液位計采用不銹鋼本體內襯聚炳烯PP工藝,有很高的結構強度和耐腐蝕性,可適用于鹽酸等酸性、堿性液體和許多有機溶劑(尤其是活性族溶劑)。但不適合于濃縮硝酸、酩酸混合物、含氯溶劑、脂肪族、芳香氫等介質液體的測量。
適合腐蝕性介質的的液位測量。除現場指示還可配遠傳變送器、報警(控制開關),檢測功能齊全。指示新穎,讀數直觀、醒目,觀察指示器的方向可根據用戶需要改變角度。測量范圍大,不受儲槽高度限制,指示機構與被測介質完全隔離,因而密封性好,可靠性高,使用安全。結構簡單,安裝方便,維護費用低。
環氧丙烷專用液位計技術參數
測量范圍:300~8000mm,對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
工作壓力: ≤6.0 MPa
工作溫度: -20~80℃
精確度:±10mm
介質密度: 0.38~1.2g/cm3
環境振動:頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計
過程連接:旁路側面安裝法蘭:DN25,PN1.0凸面
法蘭標準:HG20592~20635-97其它法蘭標準請用戶注明。
材質:旁路管:PP
浮子: PP
環氧丙烷專用液位計可選項:
L 排污閥
口 液位開關,G、M、N、S、T任選
R 4~20mA二線制變送器
D 隔爆型:dIIBT4
E 本安型:ibIICT4
F 配隔離安全柵
A XGTH-510(豎式)顯示調節*
B XGTA-810(橫式)顯示調節*
J2 循環水加熱夾套
J4 電伴熱裝置
--口 測量范圍
--口 介質密度(g/cm3)
--口 工作壓力(MPa)
環氧丙烷專用液位計過程連接法蘭
當浮子液位計壓力等級為PN1.6、2.5、4.0Mpa時,其過程連接法蘭均接JB82.2-94可動凸面法蘭制造(即PN2.5Mpa的壓力等級仍配PN4.0Mpa等級的法),用戶自配凹面法蘭(可與帶傲凹面法蘭的閥門直接連接。)當浮子液位計壓力等級為PN6.4、10.0、16.0Mpa時,其過程連接法蘭為JB82.0-91、DN25固定凸面法蘭制造,過程邊接法蘭等級與浮子液位計相同。(可與帶傲凹面法蘭的閥門連接)。
用戶如需特殊法蘭(如HGJ、GB、ABSI等標準,)需在訂貨時注明環境振動:頻率≤25HZ、振幅≤0.5mm(在實際運行狀態下)
液壓*
輸出形式:三常開、三常閉開關信號
能點容量:220VAC 2A
工作壽命:>105次
報警精度:±5mm
供電電源:24VDC、220VAC 50Hz
環境溫度:-40~60℃
出線口接頭:內螺紋M20×1.5
防爆型式標志:本安型ibllBT4
隔爆型diBT4
液位遠傳裝置
遠傳量程:0~6000mm(任意選用)
精度:±10.0mm
回差:±10.0mm
輸出信號:4~20mADC
遠傳*距離:3km
負載電阻:250Ω(不包括導線電阻200Ω)
供電電源:24VDC、220V.AC 50Hz;
環境溫度:-40~60℃
出線口接頭:內螺紋M20×1.5
防爆型式標志:本安型ibllBT5
隔爆型diBT5
國內外常用不銹鋼材料對照表
環氧丙烷專用液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成,舌簧開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆,上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體,*表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地,用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF。
