江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖，專業的技術培訓，可派技術人員現場指導安裝和調試設備。二氧化碳液位計廠家批發價格，可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市，一站式貼心服務。以下有關：二氧化碳液位計介紹。
二氧化碳液位計概述：
二氧化碳液位計廣泛應用于石油、化工、化肥、制藥、電廠、造紙廠、冶煉廠、船舶和鍋爐等行業。可應用于有腐蝕、有毒、易燃、易爆等場合的大型貯槽、球罐等容器。
二氧化碳液位計工作原理
UHZ型磁浮子液位計是由基本型，液位*及液位變送器三部分組成。液位計是按阿基米德定律和磁耦合原理制造而成，當測量管內的浮子隨液位的變化而上下移動時，通過磁耦合作用，驅動顯示器內的翻板轉動，清晰的指示液位的高度，從而達到測量液位的目的。液位*是根據磁鋼的特性，帶動*內干簧管，使其閉合或斷開，使*按液位計設定值動作，而達到液位的極限報警和控制。
液位變送器由內浮子的磁鋼吸合變送器內的干黃管將其液位的變化轉換成4~20mADC標準電流信號，實現遠距離控制或顯示。
二氧化碳液位計特點
n 結構簡單、堅固牢靠、無需專門維護
n 既能現場顯示，又能遠距離傳送液位信號
n 實現報警和自動控制
n 可將液位的變化轉換成電流信號
n 使用極限開關來實現上下限的控制
n 具有耐壓高溫、泄漏點少、液位顯示明顯
n 可選不同接液材質，適用于大多數腐蝕性液體
翻板工作無需電源，也能顯示液位變化和報警。
二氧化碳液位計有關參數選用
防腐型材料
代號 名稱 適用范圍
PVC 聚氯乙烯 水、污水、輕微的腐蝕液體
PP 聚丙烯 耐酸、堿、油脂、油和油劑
PE 聚乙烯 耐烯酸、堿、酒精、汽油溶劑
PTEE 聚四氟乙烯 耐所有化學品
PVDF 聚偏氟乙烯 耐油和油脂、酸堿溶劑
PUR 聚氨脂 耐燃料、熱油和油的液體
PA 聚酰胺 耐油、油脂溶劑
國內外常用不銹鋼材料對照表（表2）
中國 美國 德國 日本
1Cr18Ni9Ti 321 1.4783 SUS32
0Cr18Ni2Mo2Ti 316 1.4571
0Cr17Ni12Mo2 316 1.4401 SUS316L
0Cr17Ni14Mo2 316L 1.4435 SUS316
0Cr18Ni9 304 1.4301 SUS304
液體介質密度與沉筒距對照表（表3）
液體介質密度 沉筒距 常用液體介質
0.45~0.60 450~600 液化石油氣、液氨
0.61~0.74 300~500 汽油、丁二烯
0.75~0.85 250~300 甲醇、輕油、二甲苯
0.86~0.99 220~250 丙醇、啤酒
1.00~1.10 200~220 水、醋酸
1.11~1.25 170~200 鹽酸、焦油
1.26~1.39 160~170 液堿、20％稀硫酸
1.40~1.59 150~160 液氯、氯仿、濃硫酸
1.60~2.00 120~150 氟油、98％硫酸
二氧化碳液位計結構及工作原理
1、基本型

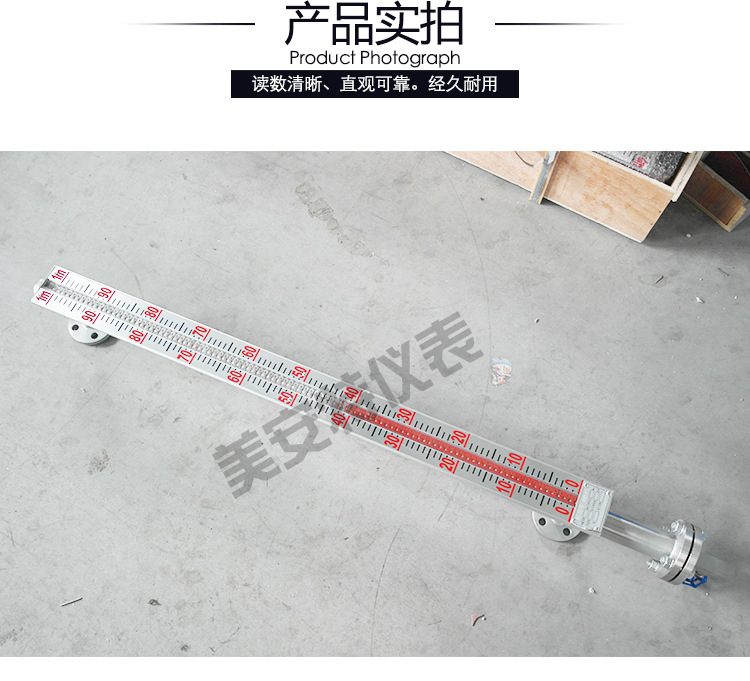

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳

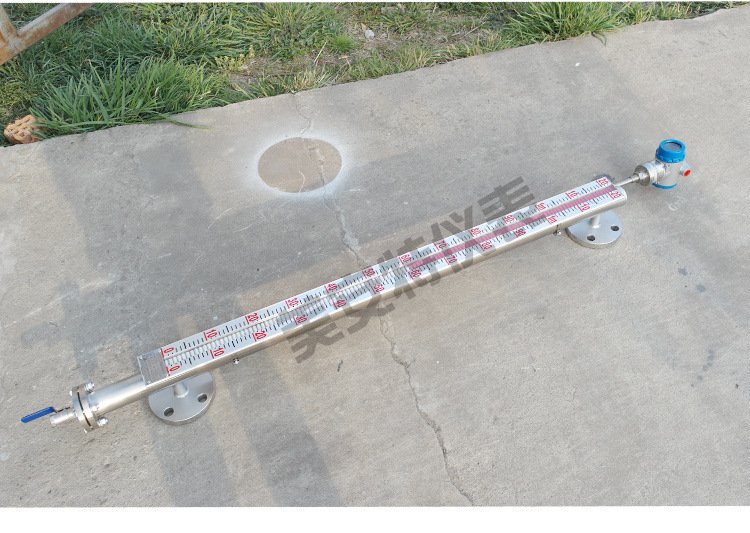

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
二氧化碳液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
二氧化碳液位計主要技術參數
正常工作條件：
環境溫度：-20～80℃；
相對濕度：5%～100%（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0～12米；
顯示精度：±10mm；
介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa；
介質溫度：-40～450℃（類型可選）；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.05Pa·S；
液材質：不銹鋼、PVC、Ti等；
過程連接：按用戶所需，有多種選擇；
報警開關
觸點容量：AC220V 0.2A/110V 0.*；
輸出形式：常開或常閉信號；
電氣壽命：＞10萬次；
極限負載電流：1A（部分型號）；
*接觸電阻：150mΩ。
變送輸出模塊
輸出信號：4～20mA/ HART；
負載電阻：500Ω（在24VDC供電時）；
供電電源：DC24V、50mA；
環境溫度：-40～60℃；
精度：測量范圍：0～0.5；0.5～2；＞2；
基本誤差：±2%；±1.5%；±1%；
出 線 口：M20×1.5（內）；
防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。
注：儀表可以現場清晰顯示，也可以通過數字顯示儀表顯示（同時可以設定報警點，以及輸出4～20mA電信號）。
