防腐雷達物位計專業生產廠家
聯系電話:139-1515-7699}
微信號:19996636575
制造商:美安特儀表
江蘇美安特自動化儀表需要公司是一家專業從事雷達液位計儀表研發、生產、銷售、服務為一體的高新技術企業全。為客戶設計安裝基礎圖和流程圖,專業的技術培訓,可派技術人員現場指導安裝和調試設備。防腐雷達物位計廠家批發價格,可以定制和OEM貼牌合作。公司客戶遍布國內上海、河南、湖北、河南、內蒙、貴州、廣西、湖南、廣東、山東等32座城市,一站式貼心服務。以下有關:防腐雷達物位計介紹。
一、防腐雷達物位計的簡介
MATLD系列傳感器是先進的雷達式物位測量儀表,測量距離最大35米,可以用于存儲管、中間緩沖罐或過程容器的物位測量,輸出4~20mA信號。使用場所:適應各種存儲容器或過程計量環境,液體、漿料、固體比如:原油、輕油儲罐,原煤、粉煤倉位,揮發性液體儲罐,焦碳料位,漿料儲罐,固體顆粒。
二、防腐雷達物位計的測量原理
高頻微波脈沖通過天線系統發射并接收,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下,存在虛假回波,用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。

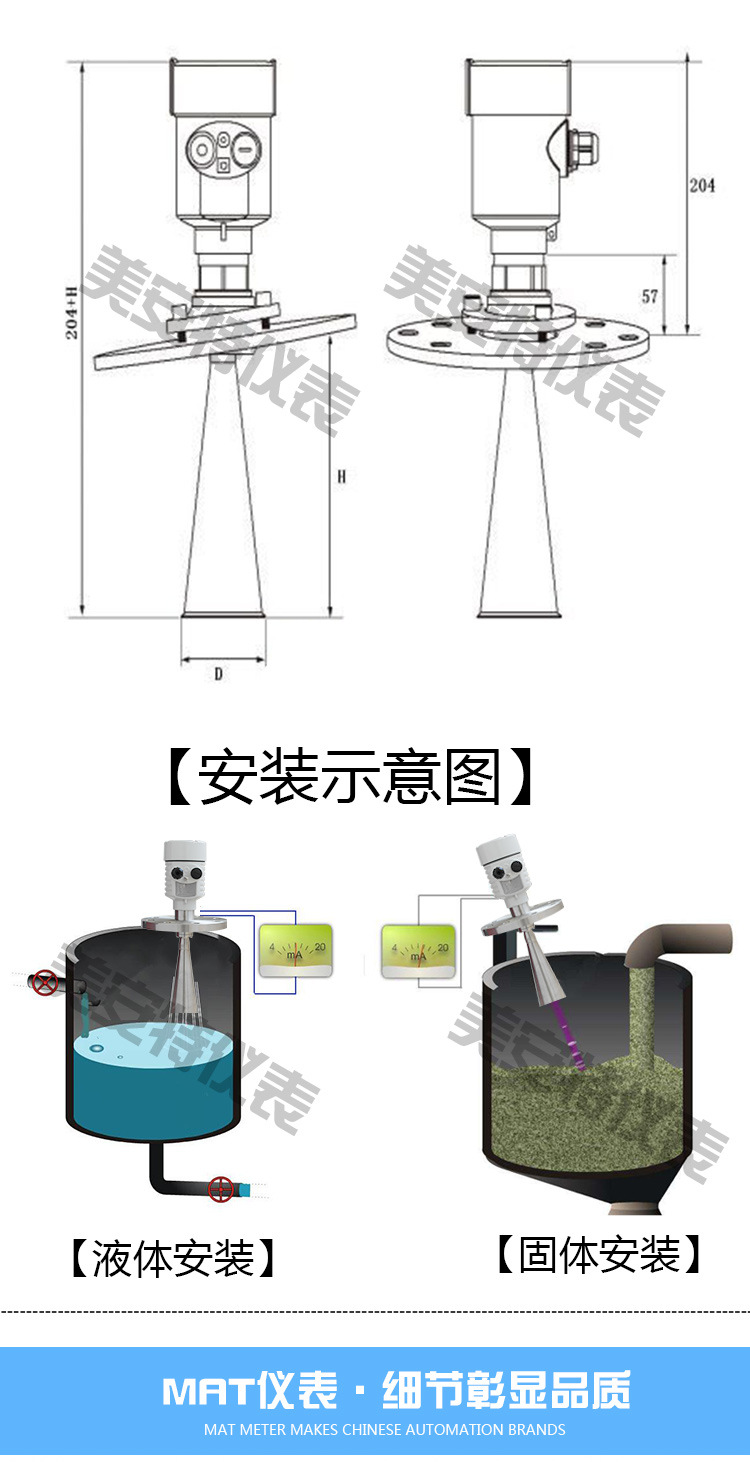

三、防腐雷達物位計的結構與安裝方式

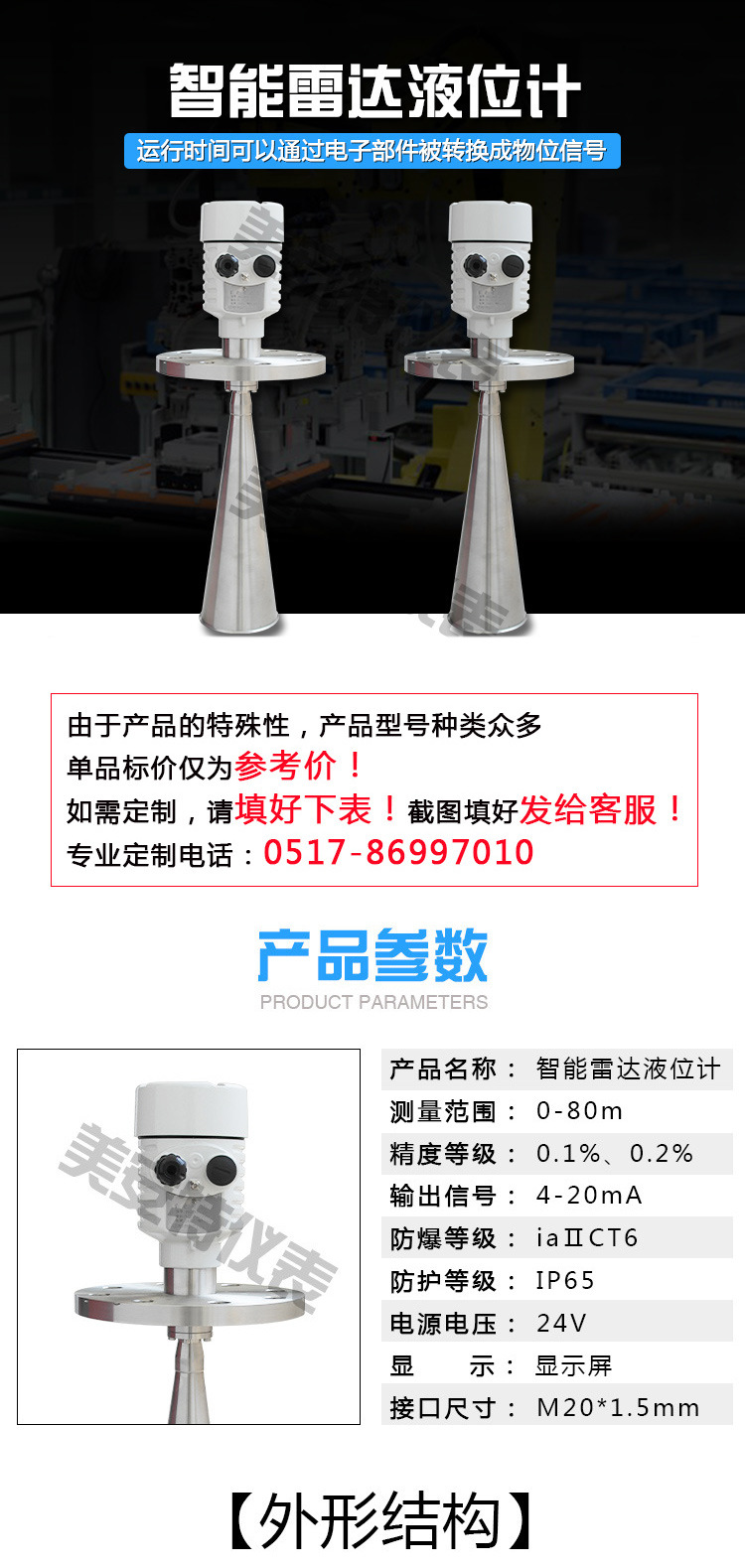

四、防腐雷達物位計的參數
最大量程: 35m
測量精度: < 0.1%
過程連接: 法蘭/螺紋
天線材料: 不銹鋼316L /PP/PTFE
過程溫度: -40-250℃
過程壓力: -1.0-40bar
信號輸出: 4…20mA/HART(兩線)
五、防腐雷達液位計的應用
● 測量液體、固體介質的物位
● 可以測量所有介電常數>1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術,供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程溫度可達250℃
六、防腐雷達物位計的輸入和輸出
天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2 (其中C為光速)
因空罐的距離E已知,則物位L為: L=E-D。通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
